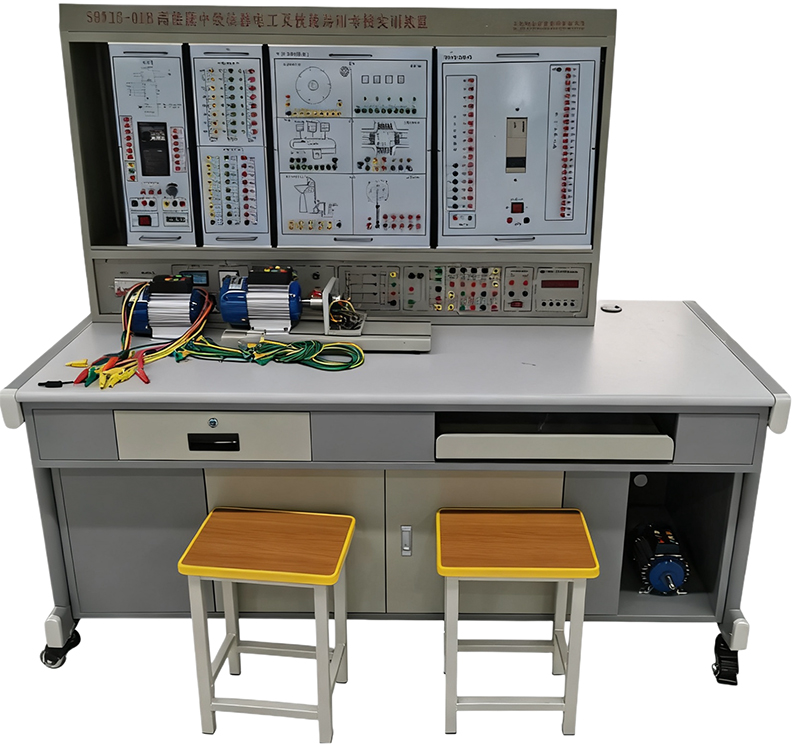

SBWXG-01B高性能中級維修電工及技能培訓考核裝置
一、概述：
高性能中級維修電工及技能培訓考核裝置主要面向各類涉電類專業和社會人員中級維修電工繼電電路安裝與調試的培訓與考核、常用低壓電器的使用與安裝、電氣安裝工藝等崗位，培養學生接線、電器元件排布、繼電電路設計與安裝等能力。是在校學生和社會人員考核中級維修電工的主要場所，同時也是自動化類專業、機電一體化專業、數控專業和檢測專業《電工技術基礎》課程開展教學做一體化教學。
二、高性能中級維修電工及技能實訓考核裝置特點：
1.電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；
2.操作臺只需三相四線的交流電源，即可投入使用；
3.技能培訓用的控制線路和經特殊設計的小電機,可模擬工廠中各類電氣拖動系統, 并可滿足維修電工的安裝、調試、故障分析及排除的技術要求；
4.裝置設有電壓型和電流性漏電保護器，能確保操作者的人生安全；
5.所有元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件；
6.通過走線槽進行走線，進行工藝布線訓練。
7.具有定時兼報警記錄儀，為學生實訓技能的考核提供一個統一標準。
三、技術性能：
1.輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10～＋40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜1.5KVA
4.重 量：100Kg
5.實訓臺外形尺寸：1600×700×1500mm
6.安全保護：漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。符合國家安全標準，具有漏電保護動保護裝置。
四、高性能中級維修電工及技能實訓考核裝置的基本配置及功能
（一）電源控制箱
主控屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。
（二）主控功能板配備資源
1.三相四線電源輸入，經漏電保護器后，經過總開關，通過起、停按鈕控制接觸器通斷，并設有急?？刂瓢粹o；
2.控制屏上有450V指針式交流電壓表1只，通過波段開關切換可以觀測三相電網電壓；
3.定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、電源短路的總次數，為學生實訓技能的考核提供一個統一的標準；
4.智能型多功能交流電路測量電表：八位LED顯示，可同時測量工作電路中電流I、電壓V、功率KW、電能KWh、工作時間T。精度1.0級。
5.交流低壓電源：設有變壓器一只，原邊220V、副邊26V和6.3V的交流電壓，6.3V用于信號指示燈電源，26V用于能耗制動中整流電路的交流電源；
6.4只5408二極管，用于能耗制動的整流電路；
7.三只75Ω/75W電阻用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。
（三）實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可放置掛件和實訓物品。
五、實訓項目
1.三相異步電動機直接啟動控制電路
2.三相異步電動機點動控制電路
3.三相異步電動機自鎖控制電路
4.三相異步電動機按鈕聯鎖正反轉控制電路
5.三相異步電動機接觸器聯鎖正反轉控制電路
6.三相異步電動機雙重聯鎖正反轉控制電路
7.三相異步電動機工作臺自動往返控制電路
8.兩臺三相異步電動機順序啟動、順序停轉控制電路
9.三相異步電動機的兩地控制電路
10.接觸器控制的Y-△控制
11.時間繼電器控制的Y-△控制
12.三相異步電動機單向啟動反接制動控制電路
13.三相異步電動機無變壓器半波整流單向啟動能耗 制動控制電路
14.三相異步電動機有變壓器全波整流單向啟動能耗 制動控制電路
15.三相異步電動機正反轉啟動能耗制動控制電路
16.單相鼠籠電動機電容啟動控制電路
17.雙速交流異步電動機手動變速控制電路
18.雙速交流異步電動機自動變速控制電路
19.斷電延時直流能耗制動的Y-△啟動控制電路
20. 三相異步電動機正反轉能耗制動控制線路
21. 三相異步電動機正反轉啟動反接制動控制線路
22. C620型車床電氣控制線路
23. 電動葫蘆電氣控制
24. Y3150滾齒機控制電路
25. 可編程控制器的基本指令操作
26. LED數碼顯示控制
27. 天塔之光控制的模擬
28.十字路口交通燈的模擬
29.機械手動作的模擬
30.四節傳送帶的模擬
31.裝配流水線控制的模擬
32.五相步進電機控制的模擬
33.水塔水位模擬控制模擬
34.液體混合裝置模擬控制的模擬
35.郵件分揀機模擬控制的模擬
36.軋鋼機模擬控制的模擬
37.自動成型機模擬控制
38.自動送料裝車控制的模擬
39.全自動洗衣機控制的模擬
40.電鍍生產線控制的模擬
41.PLC控制的三相異步電動機正反轉控制
42.PLC控制的三相異步電動機Y-△啟動控制
43.PLC控制的三相異步電動機降壓啟動控制
44.PLC控制的三相異步電動機能耗制動控制
45.變頻器功能參數設置與操作
46.變頻器報警與保護功能
47.多段速度選擇變頻調速
48.外部端子點動控制
49.控制電機正反轉運動控制
50.控制電機運行時間操作
51.瞬間停電變頻器參數設定
52.外部電壓變頻調速
53.外部電流變頻調速
54.三相異步電動機的變頻開環調速
55. PLC控制變頻器調速
六、實訓組件配置
序號 | 名稱 | 單位 | 數量 | 備注 |
1 | 實訓臺 | 臺 | 1 | 鐵質雙層亞光密紋噴塑結構，考慮放置電腦位置。 |
2 | 電源控制箱 | 個 | 1 | 按廠家要求 |
3 | 電氣控制實訓單元掛箱及電機 | 塊 | 1 | 維修電工實訓組件（一）（含實訓項目要求內容） |
塊 | 1 | 維修電工實訓組件（二）（含實訓項目要求內容） |
塊 | 1 | 維修電工實訓組件（三）（含實訓項目要求內容） |
塊 | 1 | 維修電工實訓組件（四）（含實訓項目要求內容） |
臺 | 1 | 單相電容啟動電動機AC220V |
臺 | 1 | 三相鼠籠電動機AC380V（Y） |
臺 | 1 | 三相鼠籠電動機AC380V（Y/△）帶速度繼電器 |
臺 | 1 | 雙速異步電動機AC380V（△/YY） |
4 | PLC主機掛箱 | 套 | 1 | 配西門子S7-200 Smart SR40 主機、I/O（24路數字量輸入，16路數字量輸出），配RS-485通迅口、PC/PPI通訊編程電纜、通訊網線等 |
5 | PLC實訓模塊1 | 塊 | 1 | 搶答器/音樂噴泉/裝配流水線/交通信號燈/自動供水/天塔之光 |
6 | PLC實訓模塊2 | 塊 | 1 | 自動送料裝車/多種液體混合裝置/自動售貨機/自控軋鋼機/郵件分揀機 |
7 | PLC實訓模塊3 | 塊 | 1 | 四層電梯/基礎實驗/中間繼電器 |
8 | PLC實訓模塊4 | 塊 | 1 | 機械手控制/自控成型機/加工中心 |
9 | 電機導軌及光碼盤測速系統 | 套 | 1 | 含光碼盤測速系統一套，導軌1幅，道軌平整度好，無應力變形，同心度好 |
10 | 變頻器實訓組件 | 件 | 1 | ACS550-01-03A3 帶操作面板 |
11 | 通訊編程電纜及兩端帶插頭網線 | 根 | 1 |
|
12 | 7寸昆侖通態觸摸屏MCGS | 個 | 1 | 有串口、以太網口、USB接口，觸屏靈敏，真彩色、配送關連接數據線等，能與所采購的西門子S7-200 Smart 匹配，下裝有關程序好，來了可直接使用，配觸屏培訓教程和軟件。 |
13 | PLC軟件 | 套 | 1 | PLC仿真軟件 近年來，伴隨著我國職業教育的大力發展，越來越多的學子有機會進入高等院校進行深造。然而伴隨著學生人數的增多，學校的許多教學資源面臨嚴峻的考驗，特別是在師資以及實驗設備上表現得尤為突出。這明顯違背了職業教育強調"做與學一體化"培養技能型人才的目標。與此同時，實驗設備因?qū)嶒?yàn)頻率的提高必然導致?lián)p耗的加劇，增加了教學成本，這也是各學校面臨的主要困難。為彌補PLC課程教學設備的不足，設計了一種基于不同品牌PLC的虛擬化仿真系統，該系統不僅可以直觀、動態地模擬PLC在各種場景下的運行狀態，還可通過該系統直觀地顯示PLC以及其他傳感器的動作狀態。虛擬化系統的引入有效地解決了原先僅使用PLC仿真而造成的教學枯燥無味、程序抽象難懂的問題，實現了PLC運行過程所見即所得的動態演示效果，進而達到較好的教學訓練效果。 一、仿真功能 PLC仿真實訓能和西門子、三菱、信捷、臺達等PLC實物進行通信，用戶使用網線、串口通信線將電腦和PLC連接到一起。也可以與虛擬PLC進行通信，用戶這樣就能讓學生在實驗室實物PLC數量不足的情況下每人都能用電腦進行PLC編程仿真。一體化數字孿生系統采集到PLC的I/O輸入輸出，可以通過鈕子開關、輕觸開關、撥碼開關來改變PLC輸入的值，然后根據PLC輸出的值來控制相對應的LED燈亮滅、數碼管顯示、電機旋轉。 二、模塊功能 PLC仿真實訓包含了：搶答器、音樂噴泉、裝配流水線、交通燈等20多種典型常用工程應用模塊。用戶可以用鼠標旋轉、縮放、移動各個模塊從不同角度更方便地查看模型。界面中還有詳細的I/O分配表、I/O狀態監控，能讓用戶每時每刻監控PLC輸入輸出狀態。打開PLC綜合仿真系統后系統會進入主界面，在主界面中用戶可以點擊開始仿真按鈕進入模塊選擇界面。 PLC仿真實訓在模塊選擇界面中共計有20多種模塊選項，用戶可以選擇所需要的模塊，用戶可以點擊下拉菜單查看更多模塊。選擇好模塊后用戶可以點擊左側的大圖標按鈕進入該模塊的模擬仿真。PLC仿真實訓提供有：搶答器、音樂噴泉、裝配流水線等20多種模塊。 進入模塊仿真后用戶可以看到該模塊的三維模型，用戶可以用鼠標對該模型進行縮放、平移、旋轉操作，每個模塊上面都配有開關、LED燈等元器件，用戶可以點擊鈕子開關、輕觸開關、撥碼開關來切換開關狀態。用戶可以點擊實物PLC、虛擬PLC按鈕進入對應的仿真，用戶可以點擊顯示狀態監控按鈕監控當前IO狀態，點擊打開IO分配圖顯示IO分配狀態。 |
14 | 電工連線 | 套 | 1 | 4自鎖線32條：長100CM 藍10條、綠10條、紅2條、黑2條、黃2條（滿足配置使用要求）； 4自鎖線10條：長30CM 黃2條、綠2條、紅2條、藍2條、黑2條。（滿足配置使用要求） 4護套自鎖線17條：長100CM 黃5條、綠5條、紅5條、黑2條；（滿足配置使用要求） 4自鎖線10條：長30CM 黃2條、綠2條、紅2條、藍2條、黑2條。（滿足配置使用要求） |
15 | 實驗說明書 | 套 | 1 | 指導學生實訓 |
16 | 初中高技師電工技能仿真教學軟件 | 套 | 1 | 初中高技師電工技能仿真教學軟件 電工基本實訓包括：電氣測量（1個：儀器使用）、內外線（7個：供配電基礎、工具使用、導線連接、人工急救、照明線路123、電力拖動（3個：三相異步機單向轉動控制、三相異步機正反轉控制、三相異步機兩地控制）、電子技術（5個：延時電路、穩壓電源電路、整流濾波電路、單管放大電路、可控硅調光電路）共16個實訓項目； 電工初級實訓包括：電力拖動（10個：手動順序控制與測量、能耗制動控制與測量、星-三角啟動控制與測量、四限位行程控制與測量、自動順序控制與測量、單向轉動控制與測量、雙限位控制與測量、兩地控制與測量、三相五線供電系統、照明電路及單相電動機的控制）、電子技術（3個：二極管整流電路、串聯型穩壓電源電路、延時開關電路）共13個實訓項目； 電工中級實訓包括：電力拖動（10個：正反轉能耗制動與無功計量、雙速電動機控制、Y/△啟動及順序控制、三速電動機控制、直流電動機正反轉及調速與制動控制、直流電動機反接制動控制、點動功能正反轉控制、多臺電動機聯動控制、電動機控制與功計量、順序啟動控制）、電子技術（6個：電流負反饋電路、電壓負反饋電路、單相可控硅整流電路、差分放大可調穩壓電路、運算放大電路、與非門電路）、電氣測量（3個：電感線圈參數的測量、三相負載的測量、變壓器組別測定與驗證）、PLC控制（6個：PLC的工作原理、程序的執行過程、電動機的起?？刂?、電動機的正反控制、電動機循環正反轉控制、三速電動機控制、）共25個實訓項目； 電工高級實訓包括：電子技術（7個：運算放大器的應用電路、異步計數器的級聯、定時交流開關電路、脈沖式隔鎳電池充電電路、計數調光開關電路、多地單鍵控制開關電路、同步計數器電路）、單片機（10個：查找大小數、航標燈控制、計數報警器、數碼管顯示、循環燈點亮、霓虹燈控制、算術運算器、繼電器控制、倒計時音樂報警器、數據傳送、彩燈循環控制、數碼管的點亮控制、大小球傳送裝置的控制、簡易機械手的控制）、PLC控制（6個：星/角起動控制、電動機的正反轉能耗制動控制）共23個實訓項目； 電工技師與綜合實訓包括：PLC控制（21個：電鍍生產線的控制、自動交通燈的控制、皮帶運輸線的控制、工業洗衣機的控制、恒壓供水系統的控制、工業刨床的控制、中央空調冷卻水泵的控制、小推車的控制、停車場車位控制、變頻器的PU操作、變頻器的EXT操作、變頻器的組合操作、手持編程器的操作、傳感器的使用、氣缸的使用、變頻運輸三維分選裝置、步進運輸坐標式四維分選裝置、單相調速運輸龍門式分選裝置、X62W 銑床、Z3050搖臂鉆床、CA6140型車床）；電子技術（4個：整流電源電路、光敏傳感器檢測電路、溫度傳感器電路、信號比較輸出報警檢測電路）；電力拖動（2個：車床電氣控制系統、鉆床電氣控制系統）、變配電和電力保護（13個：ZB50使用、10KV小電流接地系統的漏電選線保護、10KV線路微機保護單元性能測試1、10KV線路微機保護單元性能測試2、04KV低壓線路微機保護單元性能測試、電動機低電壓保護、電動機負序過電流保護、電動機過負荷保護、變壓器帶載自動調壓運行、泄漏電流試驗、直流耐壓試驗、交流耐壓試驗、變壓器微機保護單元測試）共40個實訓項目。提供動畫類素材：370個以上，編程類素材：310個以上，視頻素材：3個以上。 |
